單元圍板寬  1.0m / 1.0m / 1.0m

單元圍板高 1.5m / 1.2m / 1.0m

重      量 19.5kg/17.5kg/16

固定件鋼管尺寸 2m×φ21mm/1.7m×φ21mm/1.5m×φ21mm

土工濾墊尺寸長寬厚 1.0m×1.0m×0.01m

土工織物尺寸長寬厚 1.4m×1.4m×0.005m

粉砂孔徑 o95=0.07-0.15 (mm)

細砂孔徑 o95=0.15-0.28 (mm)

中砂孔徑 o95=0.25-0.35 (mm)

材質 圍板材質為鋼 PVC  玻璃鋼

作用 搶護堤壩管涌破壞險情

特點 施工高效、搶險強度低、裝配靈活、適應性強、便于運輸、可重復使用等。

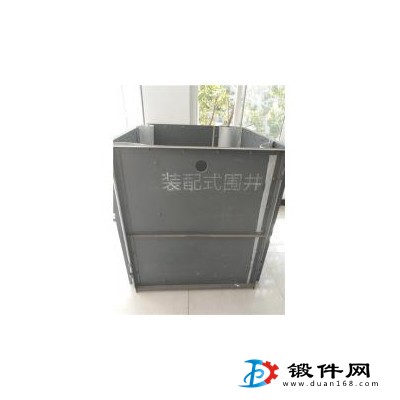

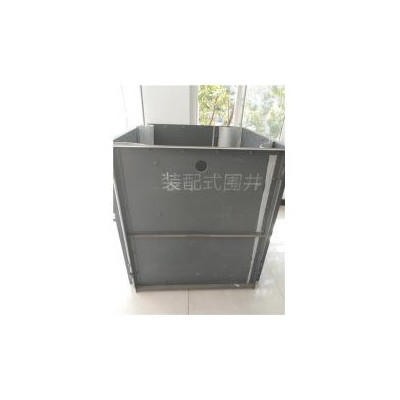

防汛裝配式圍井是由單元圍板現場裝配而成，主要用于搶護堤壩管涌破壞險情，既可用于搶護單個管涌，又可搶護管涌群。是一種全新、快捷、廉價、環保型防汛搶險器材,具有施工高效,搶險強度低,裝配靈活,適應性強,便于運輸,可重復使用的產品。其作用原理是使圍井內保持一定的水位，降低管涌孔口處的水力坡降，減少動水壓力，使管涌流動的土顆粒恢復穩定，從而達到抑制管涌破壞繼續發展。

作用原理和特點：

　　裝配式圍井是搶護堤防管涌的有效措施之一。其作用原理是使圍井內保持一定的水位，降低管涌孔口處的水力坡降，減少動水壓力，使管涌流動的土顆粒恢復穩定，從而達到抑制管涌破壞繼續發展。

　　防汛裝配式圍井突破了傳統構筑圍井的思維模式，摒棄了傳統的圍井材料、結構和施工工藝，是一種全新、快捷、廉價、環保型防汛搶險器材。具有施工高效快捷，裝配靈活，適應性強，便于儲運，造價低廉，可重復使用，綠色環保等特點。

防汛裝配式圍井主要由四部分組成。

1、單元圍網是4×40國標角鐵，中間輔以鋼絲網，四周焊接而成;規格為1.0m×1.2m，以四塊為一組，每組有一個排水口，可多組連接使用。

2、固定樁的主要作用是連接和固定單元圍網，為ф 21mm的鍍鋅鋼管，每條1.5m(有30公分為樁柱)。搶險施工時，將鋼管插入單元圍板上的連接孔，并用重錘將其釘入地下，以固定圍井。

3、排水系統主要是防水布上的排水口。主要作用為調節圍井內的水位。如圍井內水位過高，則打開排水口排除圍井內多余的水，如需抬高圍井內的水位，則關閉排水口，使圍井內水位達到適當高度，然后保持穩定。多余的水不宜排放在圍井周圍，應通過連接軟管排放至適當位置。

4、止水系統單元圍板間采用連接扣連接，用于防止單元圍板間漏水。

5、過濾系統主要控制管涌流動的土顆粒，使之恢復穩定。

安裝方法：

1、確定裝配式圍井的安裝位置。以管涌孔口處為中心，根據預先制定的圍井大小(直徑)，確定圍井的安裝位置;

2、開設溝槽。可使用開槽機或鐵鏟開設溝槽1條，深20~30cm;

3、根據預算設定的單元圍板數全部置于溝槽中，并實現相互之間的良好連接，并用錘將連接插桿夯于地下，

4、將單元圍板上的止水復合土工膜依次用壓條及螺絲固定在相鄰一塊單元圍板上。

5、用土將單元圍板內外的溝槽進行回填，并保證較少的滲漏量;如遇到砂質土壤，可在溝槽內放置一些單 一土工膜或農膜，以防滲;

6、檢查驗收。

---
