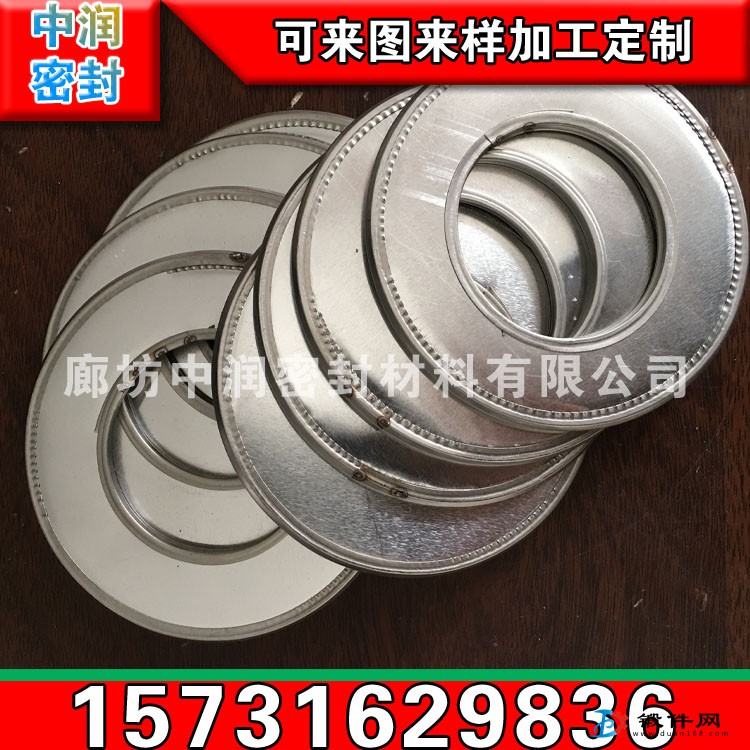

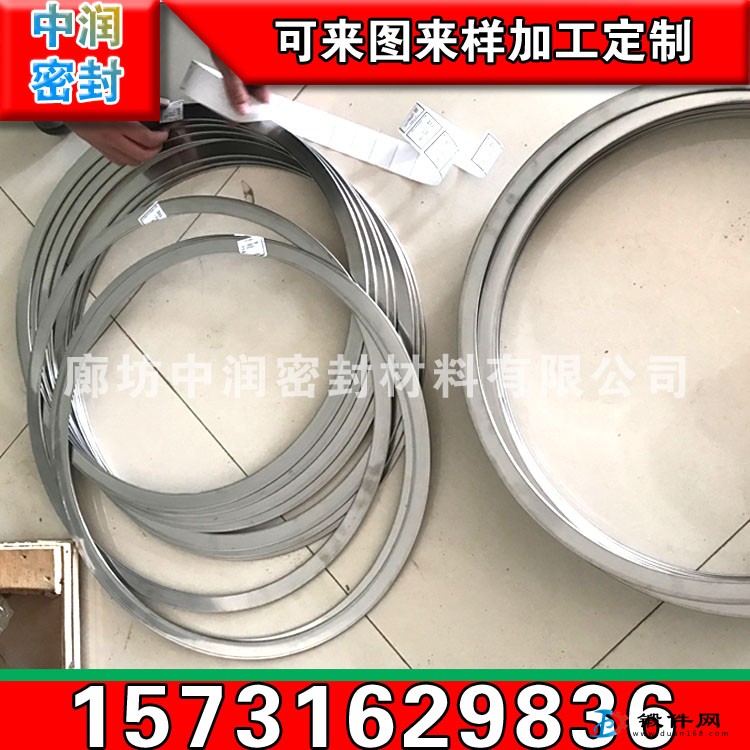

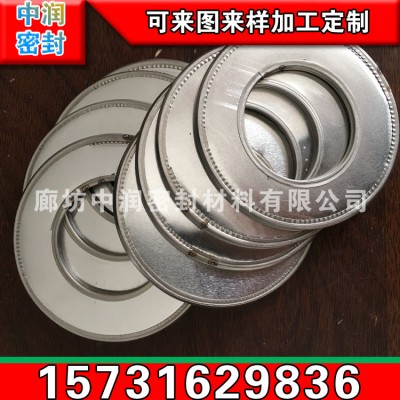

金屬包覆墊片產品說明：1. 金屬包覆墊片采用手工制造的方法，在輔助設備成型后焊接； 2. 內部采用軟質密封材料填充，外部包覆金屬皮層； 3. 填充材料和包覆材料可根據工況條件要求選擇和更改。描述:

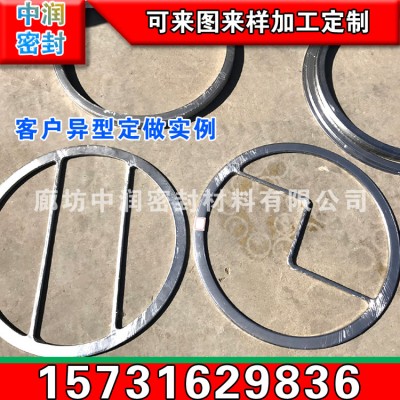

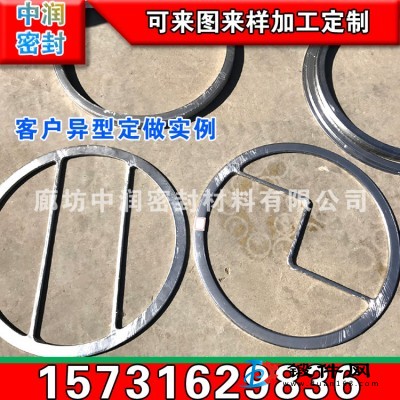

金屬包覆墊片俗稱[包覆墊片". 采用金屬薄板包覆非金屬材料壓制.敲打.成型而制成. 通常金屬包覆墊片在換熱器中應用廣泛.并且帶有不同形狀和結構的筋條. 筋條可以是和墊片為以整體.也可以采用焊接的方式固定.

應用:
color:#18428C">> 1. 換熱器,
color:#18428C">> 2. 煤氣管道,t
color:#18428C">> 3. 鍋爐,
color:#18428C">> 4. 泵閥.
使用材料:
包覆層材料:軟鐵.碳鋼.不銹鋼.紫銅.鎳.鋁.鈦.蒙乃爾.哈氏合金等, 填充材料:膨脹石墨.陶瓷纖維.四氟等. color:red">

如何訂貨:
金屬包覆墊片在ASME, HG, GB 等標準中有列出一系列標注.但由于現場使用的不同.通?？蛻魬峁﹫D紙或帶筋的條數和結構等信息.



鋼包墊片（金屬包覆墊片）是指內部用非金屬材料(柔性石墨、聚四氟乙烯、石棉橡膠板、陶瓷纖維）等，外部用特定的冷作工藝包覆金屬薄板的復合型墊片，按墊片截面通常分為平面型包覆及波紋型包覆兩種，是最傳統的一種密合墊片。

鋼包墊片（金屬包覆墊片）適用于熱交換器、壓力容器、泵、閥及法蘭面密封。但回彈力有限，需要求法蘭表面平坦及緊固力很高才能達到良好效果。根據不同材料可以組合成304不銹鋼包石棉包覆墊片，不銹鋼包石墨包覆墊片等多種形式。

鋼包墊片（金屬包覆墊片）的材質及結構：

1、鋼包墊片包復料：碳鋼、紫鋼、lCr18Ni9、304、316。

2、鋼包墊片填充料：石棉橡膠板、石墨板、非石棉板。

3、金屬與非金屬板包復壓制成型。

鋼包墊片（金屬包覆墊片）使用溫度：-40°C~600°C鋼包墊片工作壓力：10MPa

鋼包墊片（金屬包覆墊片）主要用途：鋼包墊適用于機、泵、管、閥法蘭連接處的靜密封。

鋼包墊片（金屬包覆墊片）可供規格：￠40mm~1000mm。

金屬包覆墊片優點是強度大、不易碎、牢固結實，但回彈力有限，需要求法蘭表面平坦及緊固力很高才能達到良好效果（可改進、外敷石墨板）。根據不同材料可以組合成201、304、316不銹鋼包石墨（耐溫650度）包覆墊、包石棉包覆墊，包陶瓷纖維（1400度）包覆墊片等多種形式。

金屬包覆墊片

包覆墊片材質：A3、不銹鋼（201、304、316）、銅、鋁等

包覆墊片填充料：柔性石墨（80%）、石棉（10%）、無石棉、陶瓷纖維（10%）等。

包覆墊片主要用途：適用于直徑較大的壓力容器(如換熱器、反應器、鑄鐵法蘭、汽缸頭、鍋爐等)法蘭的密封。

各種介質的機泵、管閥、管道及各類設備的法蘭等密封。適用于中、低壓工況。

不銹鋼包覆墊片的焊接：大于1米或非腐蝕用工況可用焊接金屬模式；316、316L小型一般禁止焊接。

包覆墊片的改進：為提高密封效果外層可以粘貼柔性石墨板材。

包覆墊片據耐溫選擇包覆物：石墨—耐溫650 耐腐蝕；陶瓷纖維—耐溫HA1200 ;HZ—1600。

方形金屬包覆墊片應弧度圓角整體鍛造，氬弧焊焊接。禁止直角，錫焊！否則使用后受壓、受熱分裂。

采購商：鋼廠一般201+石墨、陶瓷纖維；動力廠：方形；  煉油廠：換熱器、帶筋型。

包覆墊片價格：直徑1米以內201石墨包覆墊大約0.09元每mm；2米左右0.10元每mm (據惠民新力)

可替代產品：無高溫大型墊用膨體PTFE帶；無高溫小規格用纏繞墊（低價位）；石棉墊。

目前生產程序：割板、焊接、整形、成型等

制造要求：屬于特種設備配件（TS認證）；制造、銷售和安裝需獲得特種設備制造許可證。

目前制造商分布于：浙江慈溪；山東濟南；山東惠民；河北河間、大城等。

1、看外形：是否包邊過多、皺褶像包子？應該沒有皺褶。是否氬弧焊接頭未拋光？是否有表面劃痕？

2、焊接： 是否允許焊接，氬弧焊和錫焊的區別，錫焊嚴重影響結實堅固程度。

3、方形包覆墊的四角如何制作、成型。是否帶弧度且一次型鍛造？還是方角錫焊的？一次鍛造結實。

4、填充物材質：是否用垃圾陶瓷纖維布代替高溫陶瓷纖維板？石墨是否過多填接、分段多？

5、看材質 鐵板與不銹鋼區別；不銹鋼201、304、316區別。

---
