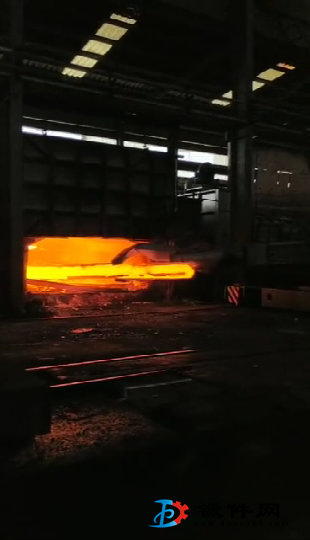

目前為了使大型鍛件的余熱得到利用,在鍛后利用設件自身熱量直接進行熱處理,即鍛件鍛選余熱熱處理。鍛造余熱熱處理一般有三種，接下來就主要給大家詳細講解這三種種類：
(1)、鍛件鍛后余熱熱處理:即鍛件鍛后直接進行熱處理,把鍛選和熱處理緊密結合到一起，這種工藝又稱高溫形變熱處理.鍛后余熱熱處理可以大量節省能源與工時,提高勞動生產率,另外形交熱處理還可使鍛件獲得良好的綜合力學性能。為此，世界各國均大量采用鍛后余熱熬處理:即通過控制鍛造和控制鍛后玲卻，防止形成粗大鐵素體和珠光體以及析出兩狀碳化物，使其直接獲得相當于鍛后再次加熱進行的常規正火、等溫正火和淬火所得到的組織、性能。這樣,常規的正火.等溢E火和淬火的再次加熱均可取消。
(2)、鍛件鍛后余熱均溫熱處理:即鍛后鍛件直接送人均溫熱處理加,仍按常規鍛件熱處理工藝執行.這種方法稱余熱均溫熱處理,例如某廠PSH型63MN電動螺旋壓力機鍛造自動生產線上配有270kW懸按武均溫淬火電陽爐的自動化調質線,如果不利用鍛件的殷后余熱,約需配備1000kW淬火電阻加熱爐,生產輕型車曲軸和前軸。
(3)、然后利用部分余熱熱處理:即鑲后余熱淬火、鍛后均透余熱淬火和鍛后余熱正火及鍛后余熱等溫正火，鍛件的晶粒度較常規工藝熱處理粗大,為細化晶粒可將鍛件冷卻到600C~650C,然后再將鍛件加熱到淬火(正火)所需嬰溫度進行淬火(正火),這樣可以細化品粒,又節約了把鍛件從室溫加熱到600C~650C的能耗，一般用于對晶粒度要求高的鍛件,這樣可以節能約60%。
以上就是這篇文章主要講述的內容，希望對大家能夠有所幫助。
