【中國鍛件網】對304不銹鋼鍛件在25～600℃進行熱拉伸實驗，得到了不同溫度下的真實應力-應變曲線，并且通過掃描電子顯微鏡(SEM)，X射線衍射儀(XRD)對拉伸斷口及斷口的形貌變化進行了分析。結果表明：隨著實驗溫度的高，304不銹鋼鍛件的強度下降，塑性提高；

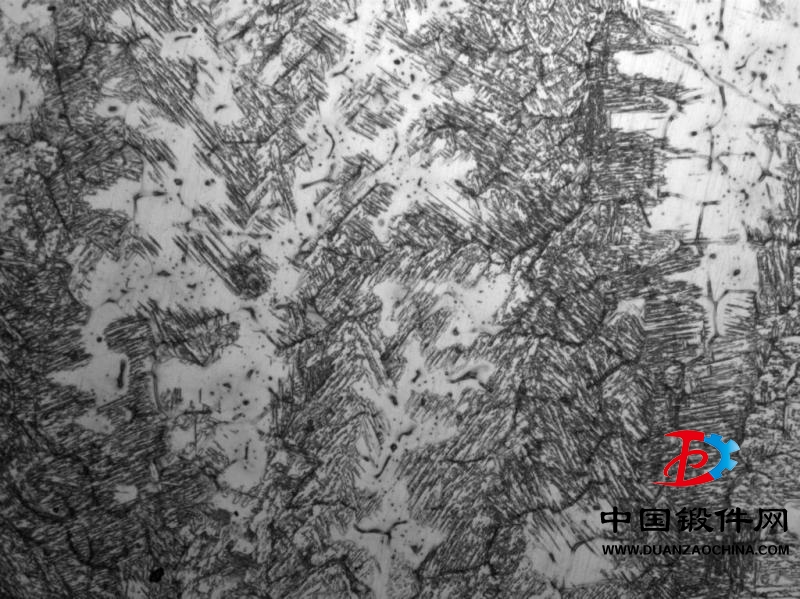

在實驗溫度范圍內，應變量小于2.5%，在達到同等變形量的條件下，室溫下材料變形所需要的應力遠高于加熱情況下所需應力，這表明只要適當地升高溫度，這種材料的塑性就會大為改善。當溫度到達600 ℃時，材料的晶界明顯弱化，斷口韌窩形態減少，斷裂以沿晶斷裂為主。
目前，不銹鋼鍛件的力學性能大都是在室溫條件下獲得的。然而，對不銹鋼鍛件結構的耐高溫性能及在高溫下力學性能的研究也是重要的。近些年來，國內外學者對各種材料的高溫力學性能進行了研究。其中Chen等通過拉伸沖擊實驗研究了304不銹鋼鍛件在25～537 ℃范圍內的力學性能，結果表明應變速率對屈服應力和強化應力有一定的影響，應變不穩定區域會出現脆化現象。Brnic等對304不銹鋼鍛件高溫下力學性能對蠕變的影響進行了研究，研究表明降低溫度和減小應力的條件下，304不銹鋼可以作為耐蠕變的材料。這些學者研究的對象都是棒料或者較厚板材室溫或高溫拉伸的力學性能。
然而到目前為止，對不銹鋼薄板的力學性能及其成形性能的研究不夠深入，技術資料和工藝參數均不多見，從而制約了不銹鋼薄板制品的生產與發展。因此，本文對304不銹鋼薄板在不同溫度下的力學性能進行測試研究，對拉伸后的斷口進行分析，并為下一步不銹鋼薄板的拉深成形工藝參數的研究做好充分的準備。
更多鍛件資訊請關注 中國鍛件網m.guduor.cn
