- 商品詳情
- 單位名稱： 上海閥天閥門有限公司
- 手機號碼： 13817238068

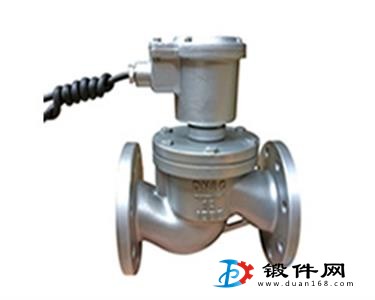

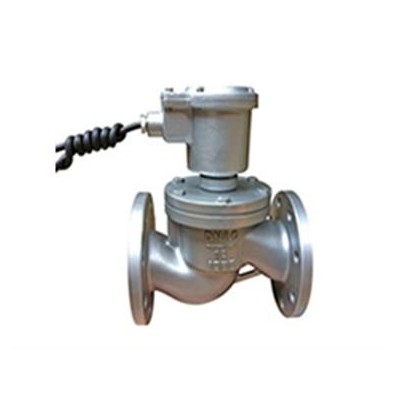

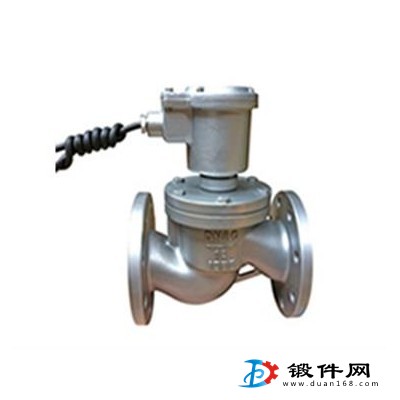

- 產品名稱： ZBSF耐酸堿不銹鋼電磁閥
- 材質型號： 上海閥天
- 供應地址： 上海市化學工業區奉賢區
ZBSF耐酸堿不銹鋼電磁閥安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
本閥為分步動作直接導常閉電磁閥,線圈通電后銜鐵先帶動小閥開啟,大閥在所形成的介質壓差和電磁力的作用下面開啟.線圈斷電,銜鐵部件復位,大小閥利用介質壓力面緊密關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由下下壓差作用向上升起，主閥打開，閥門開啟。
|
DN |
寸 |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
ZBSF-15F |
1/2 |
115 |
Φ95 |
Φ65 |
Φ46 |
14 |
2 |
4-Φ14 |
|
ZBSF-20F |
3/4 |
115 |
Φ105 |
Φ75 |
Φ56 |
16 |
2 |
4-Φ14 |
|
ZBSF-25F |
1 |
125 |
Φ115 |
Φ85 |
Φ65 |
16 |
3 |
4-Φ14 |
|
ZBSF-32F |
1 1/4 |
150 |
Φ140 |
Φ100 |
Φ76 |
18 |
3 |
4-Φ18 |
|
ZBSF-40F |
1 1/2 |
165 |
Φ150 |
Φ110 |
Φ84 |
18 |
3 |
4-Φ18 |
|
ZBSF-50F |
2 |
190 |
Φ160 |
Φ125 |
Φ99 |
20 |
3 |
4-Φ18 |
|
ZBSF-65F |
2 1/2 |
250 |
Φ185 |
Φ145 |
Φ118 |
20 |
3 |
8-Φ18 |
|
ZBSF-80F |
3 |
270 |
Φ200 |
Φ160 |
Φ132 |
20 |
3 |
8-Φ18 |
|
ZBSF-100F |
4 |
320 |
Φ220 |
Φ185 |
Φ156 |
22 |
3 |
8-Φ18 |
|
ZBSF-125F |
5 |
400 |
Φ250 |
Φ210 |
Φ184 |
22 |
3 |
8-Φ18 |
|
ZBSF-150F |
6 |
480 |
Φ285 |
Φ240 |
Φ211 |
24 |
3 |
8-Φ22 |
ZBSF耐酸堿不銹鋼電磁閥安裝使用
1、建議使用單位指派專人負責zbsf耐酸堿不銹鋼電磁閥使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、zbsf耐酸堿不銹鋼電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。
