凹凸面法蘭幾種壓緊面型式的比較：

1、突面壓緊面：

特點：結構簡單，加工方便，裝卸容易，易于防腐襯里；

使用：壓緊面可以是平滑的，適用于PN小于等于2.5MPa的場合；帶溝槽的（2～4條、寬X深為0.8mmX0.4mm、截面為三角形周向溝槽），使墊片容易發生變形，并防止非金屬墊片被擠出，適應更廣；容器法蘭可用至6.4MPa，管法蘭甚至可用至25～42MPa，但隨著公稱壓力的提高，適應的公稱直徑相應減小。

2、凹凸壓緊面：安裝易于對中，有效防止墊片被擠出，但寬度較大，故需較大的螺栓預緊力，法蘭尺寸也較大。適用于PN小于等于6.4MPa的容器法蘭和管法蘭。

3、榫槽壓緊面：由榫面、槽面配合構成，墊片安放在槽內，不會被擠出壓緊面，較少受到介質的沖刷和腐蝕。由于密封面較窄，所需螺栓力較小，適用于壓力更高、密封要求嚴格的場合，如易燃、易爆和高度或極度危害毒性介質等重要場合。但結構復雜，墊片易被擠壓在槽內不易清除，更換墊片較難。另外還要注意的是，榫面法蘭在運輸中要加以保護，避免碰撞變形。

4、梯形槽壓緊面：梯形槽壓緊面與橢圓環墊或八角環墊配合使用。其槽的錐面與環墊形成線接觸密封，因此用于高壓力場合。

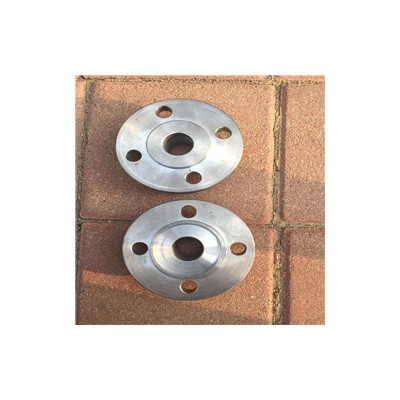

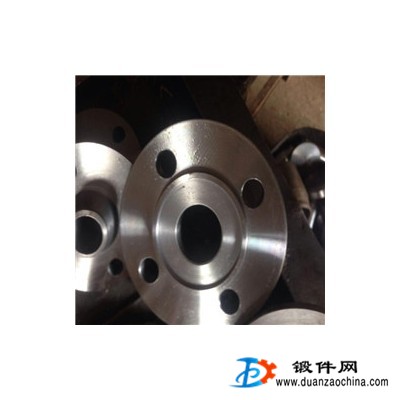

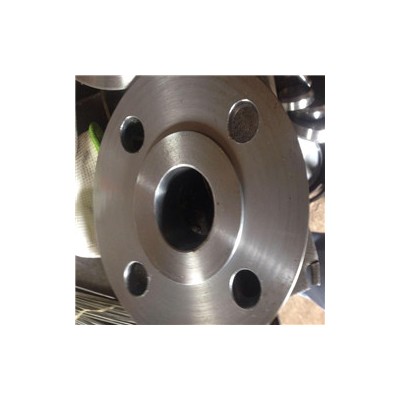

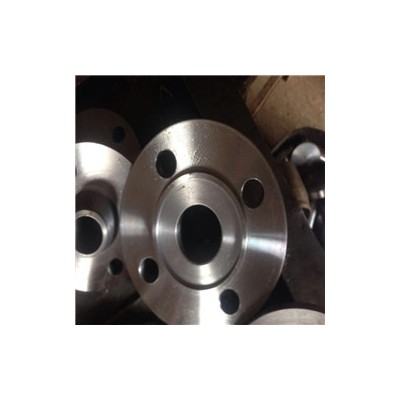

凹凸面法蘭，密封面相配的兩個法蘭接合面一個是凸面、一個是凹面。凹凸面法蘭按加工方法可分為：鑄造凹凸面法蘭、鍛造凹凸面法蘭、對焊凹凸面法蘭、平焊凹凸面法蘭等。按材質可分為：不銹鋼凹凸面法蘭、碳鋼凹凸面法蘭、合金凹凸面法蘭等。凹凸面法蘭具有結構簡單、加工方便、耐高壓、耐高溫、耐腐蝕、熱穩定性較好，適應于易燃、易爆和有毒介質的場合，安裝時便于對中，還能防止墊片被擠出，用較小壓緊力保證密封。凹凸面法蘭廣泛應用于石油、化工、食品、乳品、制藥、機械制造、造紙、醫療、建筑等行業。

---
