模鍛高壓法蘭（High-Pressure flanges）：用于壓力高于10MPa的管道或設(shè)備連接的法蘭。目前，主要包括傳統(tǒng)高壓法蘭和高壓自緊式法蘭。
產(chǎn)品特點(diǎn)
1、密封原理屬于塑性變形
2、靠螺栓連接
3、螺栓要承受拉力、溫差應(yīng)力，且承受彎矩、扭矩等諸多外加應(yīng)力
4、體積龐大，重量笨重，安裝很困難。
5、密封性能不穩(wěn)定，尤其在苛刻（高溫、高壓、介質(zhì)有劇毒）的情況下容易產(chǎn)生泄漏,造成嚴(yán)重后果。
關(guān)于高壓法蘭的產(chǎn)品級別和技術(shù)要求等均應(yīng)符合中的相關(guān)要求。規(guī)定公稱壓力在的碳素鋼或奧氏體不銹鋼鍛件，允許其采用Ⅰ級鍛件進(jìn)行制造。公稱壓力在MPa之間的鍛件，應(yīng)當(dāng)符合Ⅱ級或者Ⅱ級以上的鍛件級別標(biāo)準(zhǔn)要求。對于公稱壓力不低于10.0MPa的法蘭用鍛件、公稱壓力超過4.0MPa的鉻鉬鋼鍛件、公稱壓力超過1.6MPa且工作溫度不超過-20攝氏度的鐵素體鋼鍛件產(chǎn)品，這樣的平焊法蘭鍛件必須符合Ⅲ級鍛件的有關(guān)要求。

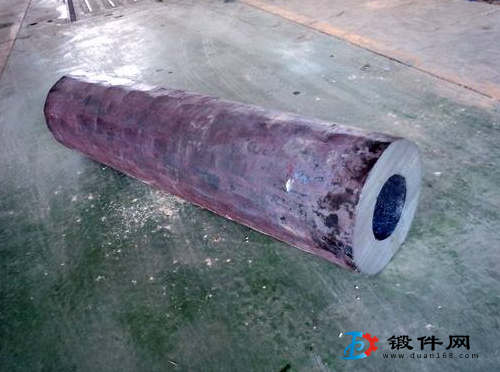

模鍛高壓法蘭通常情況下，高壓法蘭均是采用鍛件或者鍛軋技術(shù)進(jìn)行制造。而如果要采用鋼板或者型鋼材料進(jìn)行制造時(shí)，其必須要符合這些要求。高壓法蘭必須要經(jīng)過超聲波探傷檢測，經(jīng)檢驗(yàn)應(yīng)無分層的缺陷。要沿著鋼材的軋制方向?qū)⑵淝懈畛蓷l狀，通過彎制工藝將其對焊成圓環(huán)狀，同時(shí)還要使鋼材表面形成環(huán)柱面，不可以利用鋼板材料進(jìn)行機(jī)加工成帶頸的高壓法蘭。對于圓環(huán)的對接焊縫，需要采用全熔透焊縫形式，圓環(huán)對接焊縫必須進(jìn)行焊后的熱處理，同時(shí)還要作100%射線或者超聲波的探傷檢測試驗(yàn)，且其射線探傷結(jié)果應(yīng)符合JB4730中的II級有關(guān)要求，高壓法蘭經(jīng)超聲波探傷檢測的結(jié)果，必須符合JB4730中的I級標(biāo)準(zhǔn)要求。
模鍛設(shè)備常用模鍛設(shè)備有模鍛錘、熱模鍛壓力機(jī)、平鍛機(jī)和摩擦壓力機(jī)等。
通俗地講，鍛造法蘭質(zhì)量更好，一般是通過模鍛生產(chǎn)，晶體組織細(xì)密，強(qiáng)度高，當(dāng)然價(jià)格也貴一些。無論是鑄造法蘭還是鍛造法蘭都屬于法蘭常用制造方法，看需要使用的部件的強(qiáng)度要求，如果要求不高，還可以選用車削制法蘭。
模鍛高壓法蘭高壓對焊法蘭鍛造坯料在冷鍛時(shí)要產(chǎn)生變形和加工硬化，使鍛模承受高的荷載，因此，需要使用高強(qiáng)度的鍛模和采用防止磨損和粘結(jié)的硬質(zhì)潤滑膜處理方法。另外，為防止坯料裂紋，需要時(shí)進(jìn)行中間退火以保證需要的變形能力。為保持良好的潤滑狀態(tài)，可對坯料進(jìn)行磷化處理。對焊法蘭是指帶頸的并有圓管過渡的并與管子對焊連接的法蘭。對焊法蘭是法蘭管件中的一種，在不同的領(lǐng)域和行業(yè)中廣泛使用和推廣，在使用中適用的范圍不同，需要使用的環(huán)境也不同，需要按照一定的條件進(jìn)行使用。
