      自由鍛件臺階和凹檔的設計結構要素

      放大字體  縮小字體 發布日期:2018-05-08  來源:鍛件網  瀏覽次數:827
      核心提示:自由鍛件的形狀設計,一般應遵循下述原則:①鍛件的流線盡可能順零件主應力方向分布,不被切斷,無嚴重的渦流。②截面突變盡可能

      自由鍛件的形狀設計,一般應遵循下述原則:

      ①鍛件的流線盡可能順零件主應力方向分布,不被切斷,無嚴重的渦流。

      ②截面突變盡可能小,而且平緩過渡。

      ③鍛造各部分的鍛造比相近。


      自由鍛件基本的結構要素有:臺階、凹檔、法蘭、凸肩和孔等。

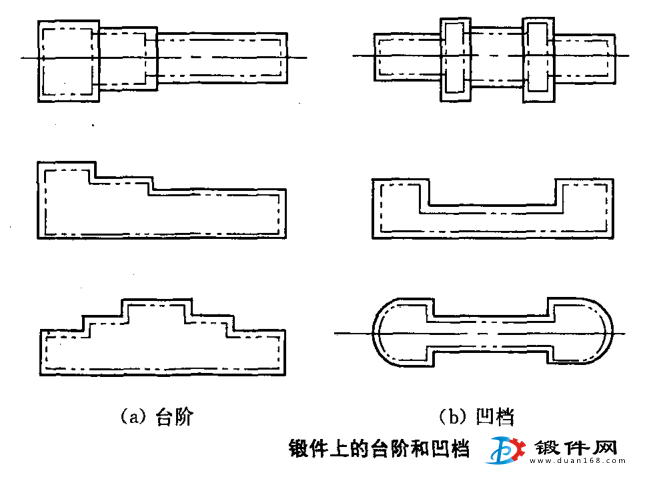

      臺階和凹檔的設計

      臺階是指在同一投影面上,具有向同一方向漸增或漸減的階梯形幾何特征的部分;凹檔是指在同一投影面上,同一方向上某一中間部分的髙度小于其相鄰兩部分髙度的凹下部分。

      臺階和凹檔的幾何參數的設計,主要是限制其允許的高度和最小長度,以保證鍛件順利成形。

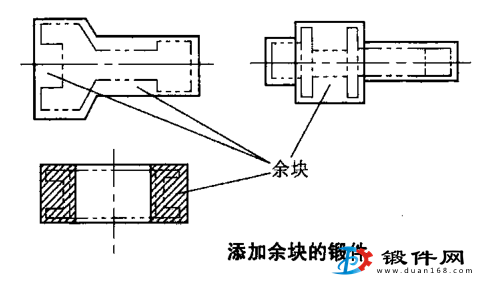

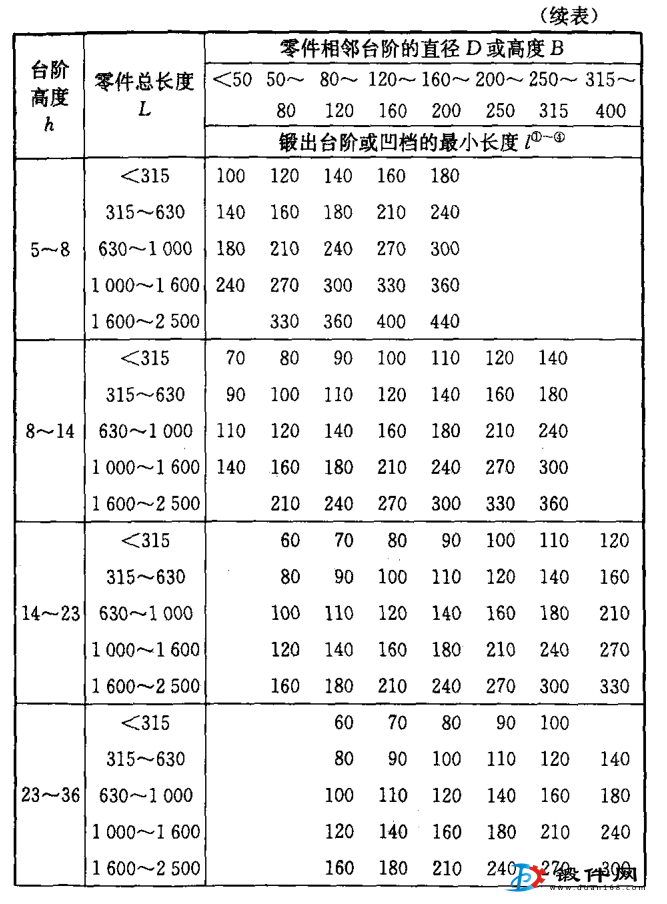

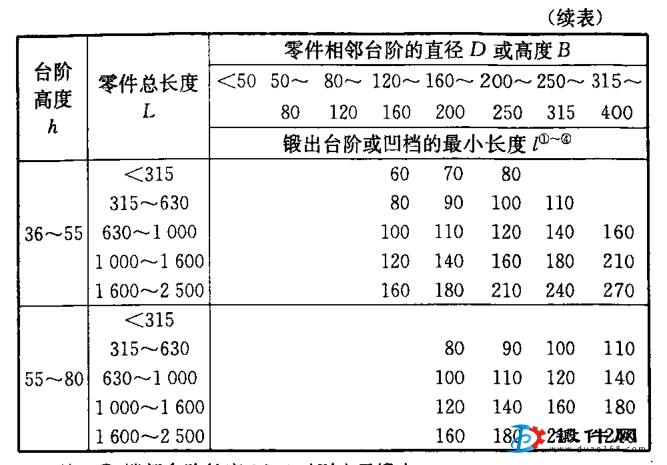

      臺階和凹檔的鍛出條件應滿足表中的要求,如不能滿足表中條件時,應添加余塊。對特別復雜的鍛件應根據具體情況單獨確定。


      注:①端部臺階長度L1≥L時則應予鍛出。

      ②中間臺階長度L2≥0.8L時則應予鍛出。

      ③凹檔長度L3≥1.5L時則應予鍛出。

      ④外形特別復雜的鍛件,其臺階與凹檔是否鍛出,由鍛件設計者視具體情況確定。
