W18Cr4V材質(zhì)是高速工具鋼的一種，可用于鍛件加工。中國鍛件網(wǎng)推薦。

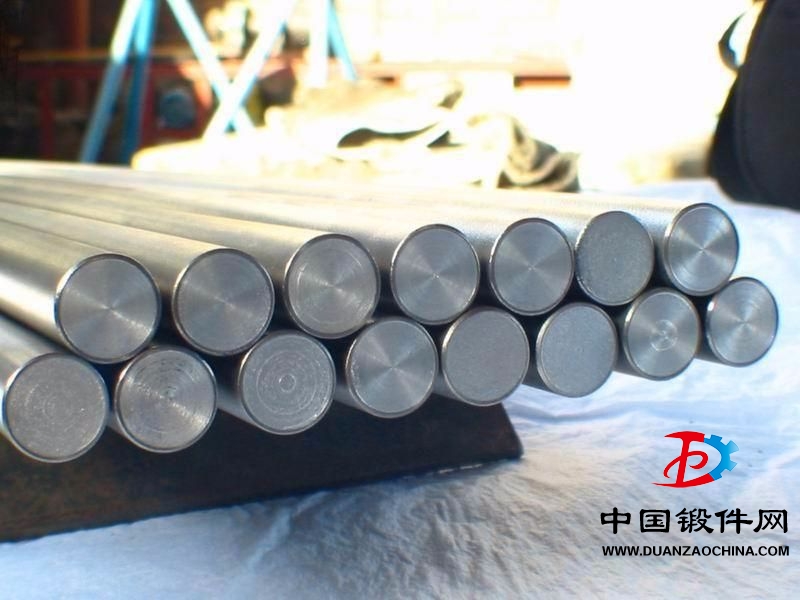

材料名稱：高速工具鋼棒
牌號：W18Cr4V
標(biāo)準(zhǔn)：GB/T 9943-1988
●特性及適用范圍：
是使用最廣泛的鎢系通用型高速鋼，硬度、紅硬性及高溫硬度較高，易于磨削加工。適用作工作溫度在 600℃以下仍能保持切削性能的刀具，如車、刨、銑、鉸、拉刀、鉆頭、各種齒輪刀具及絲錐、板牙等，適于加工軟的或中等硬度 (300～320HB以下) 的材料。
●力學(xué)性能：
鍛件硬度 ：交貨硬度:(其他加工方法)≤269HB; (退火)≤255HB。試樣熱處理制度及淬回火硬度:≥63HRC
●化學(xué)成份：
錳 Mn：0.10～0.40(允許偏差:+0.04)
硫 S ：≤0.030
磷 P ：≤0.030
鉻 Cr：3.80～4.40(允許偏差:±0.05)
鎳 Ni：允許殘余含量≤0.30
碳 C ：0.70～0.80(允許偏差:±0.01)
硅 Si：0.20～0.40(允許偏差:±0.05)
銅 Cu：允許殘余含量≤0.25
釩 V ：1.00～1.40(允許偏差:±0.05)
鉬 Mo：≤0.30(允許偏差:尺寸≤6,±0.05;尺寸＞6,±0.10)
鎢 W ：17.50～19.00(允許偏差:尺寸≤10,±0.10;＞10,±0.20)
●熱處理規(guī)范和金相組織：
鍛件熱處理規(guī)范：淬火,820～870℃預(yù)熱，1270～1285℃(鹽浴爐)或1270～1285℃(箱式爐)加熱，油冷，550～570℃回火2次，每次1h。
●交貨狀態(tài)：
鍛件熱軋、鍛制、冷拉鋼棒以退火狀態(tài)交貨，熱軋、鍛制鋼棒以退火＋其他加工方法（剝皮、輕拉、磨光或拋光等）加工后交貨。
